Qual è l'alimentatore migliore, lineare o switching per montaggio su PCB?

Nel campo delle soluzioni di alimentazione per schede a circuiti stampati (PCB), la scelta tra alimentatori lineari e switching per montaggio su PCB è una decisione critica che può avere un impatto significativo sulle prestazioni, sull'efficienza e sui costi dei dispositivi elettronici. In qualità di fornitore esperto di alimentatori per montaggio su PCB, ho constatato in prima persona le diverse esigenze dei nostri clienti e l'importanza di fare una scelta informata. In questo blog approfondirò le caratteristiche, i vantaggi e gli svantaggi degli alimentatori lineari e a commutazione per aiutarti a determinare quale opzione è più adatta alla tua applicazione specifica.

Comprensione degli alimentatori per montaggio su PCB lineare

Gli alimentatori lineari esistono da decenni e sono noti per la loro semplicità e il basso rumore in uscita. Fondamentalmente, gli alimentatori lineari utilizzano un regolatore lineare per convertire la tensione di ingresso in una tensione di uscita stabile. Questo processo comporta la dissipazione dell'energia in eccesso sotto forma di calore, che è una caratteristica chiave che distingue gli alimentatori lineari dalle loro controparti switching.

Come funzionano gli alimentatori lineari

Un alimentatore lineare è tipicamente costituito da un trasformatore, un raddrizzatore, un condensatore di filtro e un regolatore lineare. Il trasformatore riduce la tensione CA in ingresso a un livello inferiore, che viene poi raddrizzato in CC dal raddrizzatore. Il condensatore di filtro attenua la tensione CC, riducendo l'ondulazione. Infine, il regolatore lineare regola la tensione di uscita su un livello costante, indipendentemente dalle variazioni della tensione di ingresso o della corrente di carico.

Vantaggi degli alimentatori lineari

• Uscita a basso rumore: Uno dei vantaggi principali degli alimentatori lineari è il basso rumore in uscita. Poiché funzionano in modalità continua, producono pochissimo rumore elettrico, rendendoli ideali per applicazioni che richiedono una fonte di alimentazione pulita, come apparecchiature audio, dispositivi medici e strumenti di test e misurazione.
• Design semplice: Gli alimentatori lineari hanno un design relativamente semplice, che li rende facili da comprendere e implementare. Richiedono inoltre meno componenti rispetto agli alimentatori a commutazione, con conseguenti costi dei componenti inferiori e un ingombro ridotto sul PCB.
• Buona risposta transitoria: Gli alimentatori lineari possono rispondere rapidamente ai cambiamenti nella corrente di carico, fornendo una tensione di uscita stabile anche in condizioni dinamiche. Ciò li rende adatti per applicazioni che richiedono un'alimentazione rapida e precisa, come microprocessori e circuiti digitali.

Svantaggi degli alimentatori lineari

• Bassa efficienza: Uno dei principali svantaggi degli alimentatori lineari è la loro bassa efficienza. Poiché dissipano l'energia in eccesso sotto forma di calore, possono sprecare una notevole quantità di energia, soprattutto quando la differenza di tensione tra ingresso e uscita è elevata. Ciò non solo aumenta i costi operativi, ma richiede anche ulteriori misure di raffreddamento per prevenire il surriscaldamento.
• Potenza di uscita limitata: Gli alimentatori lineari sono generalmente limitati nelle loro capacità di potenza in uscita. Poiché la dissipazione di potenza aumenta con la potenza di uscita, diventa più difficile dissipare il calore generato dal regolatore lineare, il che può portare a problemi termici e a una ridotta affidabilità.
• Scarsa regolazione della tensione a carichi elevati: Gli alimentatori lineari potrebbero presentare problemi di regolazione della tensione con carichi elevati, soprattutto quando la tensione di ingresso è bassa. Ciò può comportare un calo della tensione di uscita, che può influire sulle prestazioni dei dispositivi collegati.

Informazioni sulla commutazione degli alimentatori con montaggio su PCB

Gli alimentatori a commutazione hanno guadagnato popolarità negli ultimi anni grazie alla loro elevata efficienza e alle dimensioni compatte. A differenza degli alimentatori lineari, gli alimentatori a commutazione utilizzano un regolatore a commutazione per convertire la tensione di ingresso in una tensione di uscita stabile. Questo processo prevede l'attivazione e la disattivazione rapida della tensione di ingresso, consentendo all'alimentatore di trasferire energia in modo più efficiente.

Come funzionano gli alimentatori switching

Un alimentatore a commutazione è tipicamente costituito da un raddrizzatore, un condensatore di filtro, un regolatore a commutazione, un induttore e un diodo. Il raddrizzatore converte la tensione CA in ingresso in CC, che viene poi filtrata dal condensatore. Il regolatore di commutazione controlla il flusso di corrente attraverso l'induttore accendendo e spegnendo rapidamente la tensione di ingresso. L'induttore immagazzina energia quando l'interruttore è acceso e la rilascia quando l'interruttore è spento, uniformando la tensione di uscita. Il diodo impedisce alla corrente di rifluire nell'induttore quando l'interruttore è spento.

Vantaggi degli alimentatori switching

• Alta efficienza: Uno dei principali vantaggi degli alimentatori switching è la loro elevata efficienza. Poiché trasferiscono l'energia in modalità pulsata, possono raggiungere efficienze fino al 90% o superiori, a seconda della progettazione e delle condizioni operative. Ciò si traduce in un minore consumo energetico e una ridotta generazione di calore, rendendoli più efficienti dal punto di vista energetico e rispettosi dell'ambiente.
• Ampio intervallo di tensioni di ingresso: Gli alimentatori a commutazione possono funzionare su un'ampia gamma di tensioni di ingresso, rendendoli adatti all'uso in diverse regioni e applicazioni. Possono inoltre tollerare le fluttuazioni della tensione di ingresso senza influenzare la tensione di uscita, fornendo un'alimentazione stabile anche in ambienti difficili.
• Alta densità di potenza: Gli alimentatori a commutazione possono fornire un'elevata quantità di potenza in un piccolo pacchetto, rendendoli ideali per applicazioni in cui lo spazio è limitato. Inoltre generano meno calore rispetto agli alimentatori lineari, il che consente un design più compatto e riduce la necessità di ulteriori misure di raffreddamento.

Svantaggi degli alimentatori switching

• Elevato rumore elettrico: Uno dei principali svantaggi degli alimentatori a commutazione è il loro elevato rumore elettrico. Poiché funzionano in modalità pulsata, possono generare quantità significative di rumore elettrico, che può interferire con il funzionamento di altri dispositivi elettronici. Ciò richiede filtraggio e schermatura aggiuntivi per ridurre il livello di rumore, il che può aumentare il costo e la complessità del progetto.
• Progettazione complessa: Gli alimentatori a commutazione hanno un design più complesso rispetto agli alimentatori lineari, il che li rende più difficili da comprendere e implementare. Richiedono inoltre più componenti, come induttori, condensatori e diodi, che possono aumentare il costo dei componenti e l'ingombro sul PCB.
• Scarsa risposta transitoria: Gli alimentatori a commutazione possono avere una risposta transitoria più lenta rispetto agli alimentatori lineari, soprattutto quando la corrente di carico cambia rapidamente. Ciò può comportare un calo temporaneo della tensione di uscita, che può influire sulle prestazioni dei dispositivi collegati.

Cos'è meglio: alimentatore lineare o switching per montaggio su PCB?

La scelta tra un alimentatore lineare e a commutazione per montaggio su PCB dipende da diversi fattori, tra cui i requisiti dell'applicazione specifica, l'intervallo di tensione in ingresso, i requisiti di potenza in uscita, la tolleranza al rumore e i vincoli di costo. Ecco alcune linee guida generali per aiutarti a prendere una decisione informata:

Quando scegliere un alimentatore lineare

• Applicazioni a basso rumore: Se la tua applicazione richiede una fonte di alimentazione pulita con basso rumore elettrico, come apparecchiature audio, dispositivi medici o strumenti di test e misurazione, un alimentatore lineare è la scelta migliore. Gli alimentatori lineari producono pochissimo rumore elettrico, rendendoli ideali per applicazioni sensibili al rumore.
• Applicazioni a basso consumo: Se l'applicazione richiede una bassa quantità di energia, ad esempio pochi watt o meno, un alimentatore lineare potrebbe essere sufficiente. Gli alimentatori lineari sono semplici ed economici per applicazioni a bassa potenza e possono fornire una tensione di uscita stabile senza la necessità di circuiti di controllo complessi.
• Applicazioni con requisiti di risposta transitoria rapida: Se la tua applicazione richiede un'alimentazione veloce e precisa, come microprocessori o circuiti digitali, un alimentatore lineare potrebbe essere una scelta migliore. Gli alimentatori lineari possono rispondere rapidamente ai cambiamenti nella corrente di carico, fornendo una tensione di uscita stabile anche in condizioni dinamiche.

Quando scegliere un alimentatore switching

• Applicazioni ad alta efficienza: Se la tua applicazione richiede un elevato livello di efficienza, come dispositivi alimentati a batteria o apparecchi ad alta efficienza energetica, un alimentatore a commutazione è la scelta migliore. Gli alimentatori a commutazione possono raggiungere efficienze fino al 90% o superiori, il che può ridurre significativamente il consumo energetico e prolungare la durata della batteria.
• Applicazioni ad alta potenza: Se la tua applicazione richiede una quantità elevata di energia, ad esempio server, apparecchiature industriali o dispositivi elettronici ad alto consumo di energia, un alimentatore a commutazione è la scelta migliore. Gli alimentatori a commutazione possono fornire un'elevata quantità di potenza in un piccolo pacchetto, rendendoli ideali per applicazioni in cui lo spazio è limitato.
• Applicazioni con requisiti di ampio intervallo di tensioni di ingresso: Se la vostra applicazione richiede un'ampia gamma di tensioni di ingresso, come nelle applicazioni automobilistiche o industriali, un alimentatore a commutazione è la scelta migliore. Gli alimentatori a commutazione possono funzionare su un'ampia gamma di tensioni di ingresso, rendendoli adatti all'uso in diverse regioni e applicazioni.

Le nostre offerte di prodotti

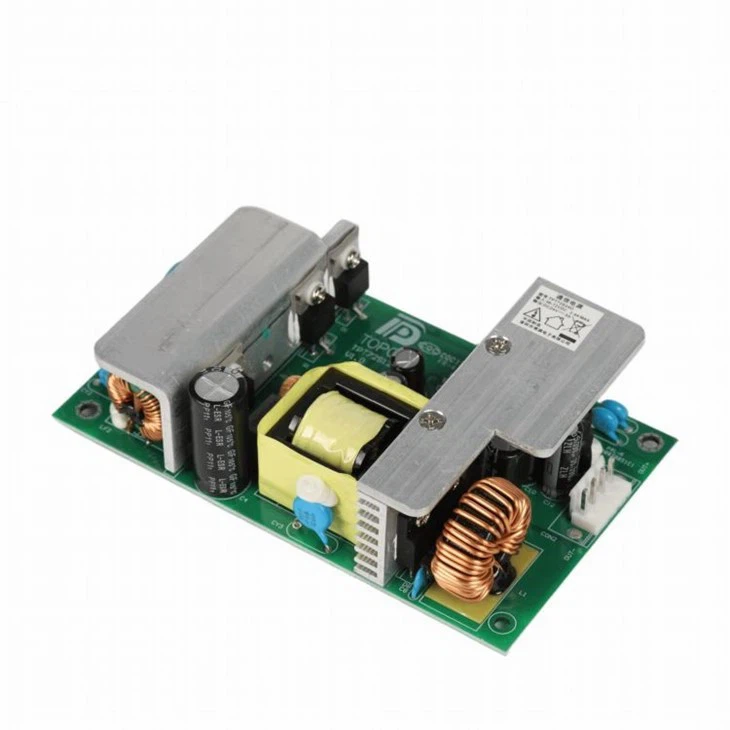

In qualità di fornitore leader di alimentatori per montaggio su PCB, offriamo un'ampia gamma di alimentatori lineari e switching per soddisfare le diverse esigenze dei nostri clienti. Il nostro portafoglio prodotti includeAlimentatore medicale a telaio aperto,Modulo di potenza switching regolato, EAlimentatore switching AC-DC, tra gli altri.

I nostri alimentatori sono progettati e realizzati secondo i più alti standard di qualità, garantendo prestazioni affidabili e durata a lungo termine. Offriamo anche soluzioni personalizzate per soddisfare le esigenze specifiche dei nostri clienti, tra cui tensioni di uscita, potenze nominali e fattori di forma personalizzati.

Conclusione

In conclusione, la scelta tra un alimentatore lineare e switching per montaggio su PCB dipende dai requisiti specifici dell'applicazione, dall'intervallo di tensione in ingresso, dai requisiti di potenza in uscita, dalla tolleranza al rumore e dai vincoli di costo. Gli alimentatori lineari sono ideali per le applicazioni che richiedono una fonte di alimentazione pulita con basso rumore elettrico, un design semplice e una risposta transitoria rapida. Gli alimentatori a commutazione, invece, sono più adatti per applicazioni che richiedono un elevato livello di efficienza, un ampio intervallo di tensioni di ingresso e un'elevata densità di potenza.

In qualità di fornitore di alimentatori per montaggio su PCB, comprendiamo l'importanza di fornire ai nostri clienti le giuste soluzioni di alimentazione per le loro applicazioni specifiche. Che tu abbia bisogno di un alimentatore lineare o switching, abbiamo la competenza e l'esperienza per aiutarti a fare la scelta giusta. Contattaci oggi per discutere le tue esigenze di alimentazione e lasciaci aiutarti a trovare la soluzione perfetta per il tuo progetto.

Riferimenti

• Pressman, AI e Maccherone, K. (2009). Progettazione di alimentatori a commutazione (3a ed.). McGraw-Hill.
• Hart, DW (2011). Elettronica di potenza: circuiti, dispositivi e applicazioni (3a ed.). McGraw-Hill.
• Mohan, N., Undeland, TM e Robbins, WP (2012). Elettronica di potenza: convertitori, applicazioni e progettazione (3a ed.). John Wiley & Figli.
